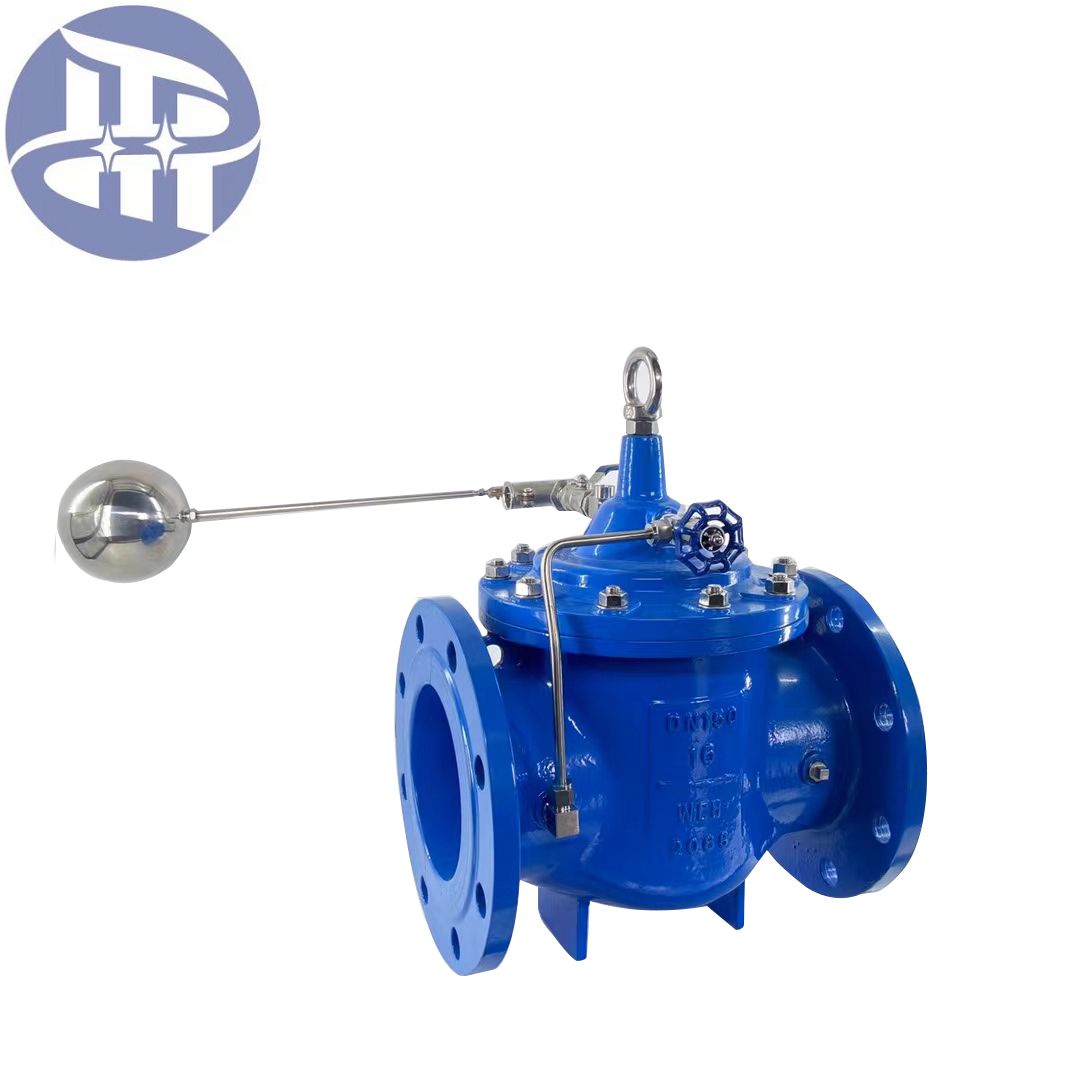

一.100X隔膜式遥控浮球阀产品概述：
100X隔膜式遥控浮球阀由主阀，球阀，浮球阀，针阀，等构成，主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。
二.100X隔膜式遥控浮球阀执行标准：
1. 设计制造标准：CJ/T-219
2. 结构长度：GB/T1221/厂家标准
3. 连接法兰标准：JB/T79，HG/T20592,HG/T20615,GB/T9113,ASME B16.5
4. 压力试验标准：GB/T13927
三.100X隔膜式遥控浮球阀工作原理：
100X遥控浮球阀利用管道上游的水压推动阀瓣上升，开启阀门，向水池供水；当水池液面到达所需高度时，浮球在浮力的作用下上升，从而关闭阀门，截断管道向水池的排放。当水池排放掉水时，浮球下落，开通上腔的流通，此时，上游的压力又使阀瓣上升，开启阀门，使管道继续向水池供水。遥控浮球阀，浮球动作迅速，液位控制准确度高，灵活耐用，水位不受水压干扰且关闭紧密不漏水。遥控浮球阀主要安装在高层建筑水塔、水池的进水管道上。

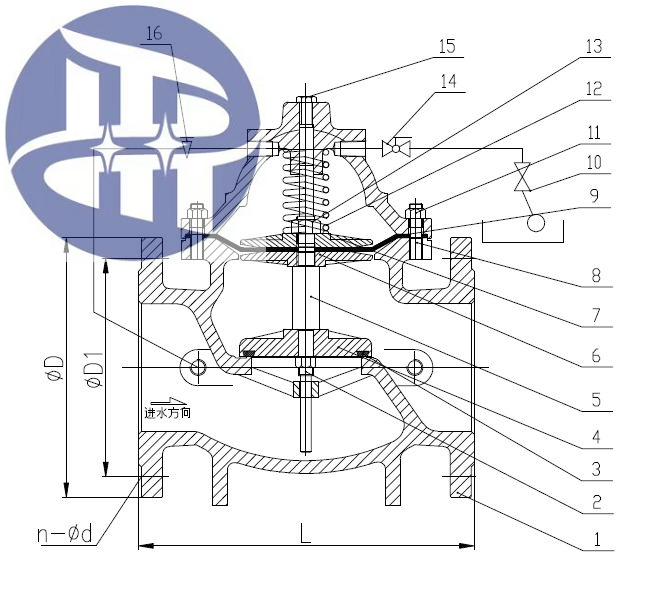

四.100X薄膜式/隔膜式遥控浮球阀结构形式及主要零件材料：
序号 | 零件名称 | 零件材质 | ||
1 | 阀体 | 球墨铸铁 | WCB | CF8 |
2 | 螺母 | 45# | 45# | 8 |
3 | 密封圈 | 强化橡胶/NBR | ||
4 | 阀瓣 | QT450 | WCB | CF8 |
5 | 阀杆 | 2CR13 | 2CR13 | 304 |
6 | 膜片压板 | QT450 | WCB | CF8 |
7 | 膜片 | 强化橡胶/NBR | ||
8 | 螺栓 | 45# | 45# | 8 |
9 | 阀盖 | QT450 | WCB | CF8 |
10 | 浮球阀 | 304 | 304 | 304 |
11 | 螺母 | 45# | 45# | 8 |
12 | 螺母 | 45# | 45# | 8 |
13 | 弹簧 | 不锈钢 | 不锈钢 | 不锈钢 |
14 | 球阀 | 黄铜 | 黄铜 | 不锈钢 |
15 | 针型调节阀 | 黄铜 | 黄铜 | 不锈钢 |
五.100X隔膜式遥控浮球阀压力试验：（执行标准：GB/T13927）
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 水 | 0-80 |
2.5 | 3.75 | 2.75 | 水 | 0-80 |

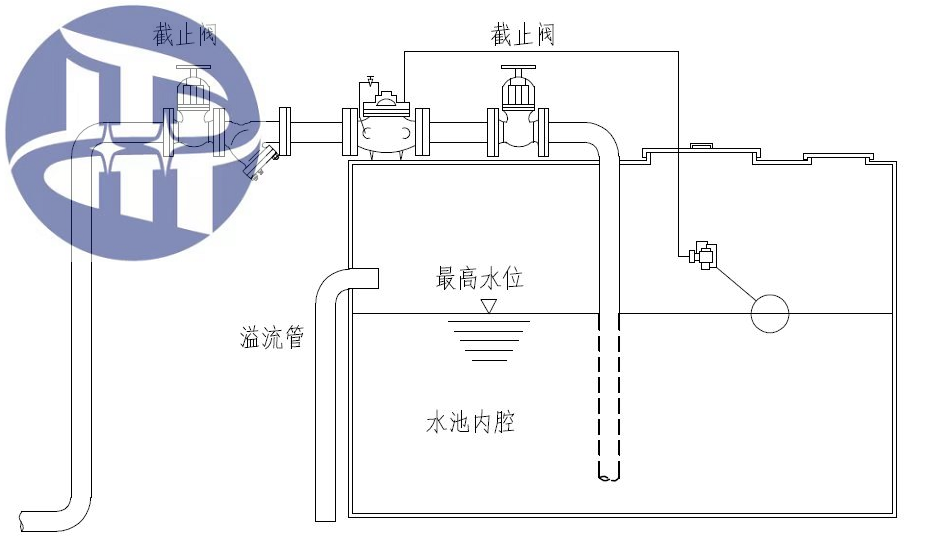

六.100X隔膜式遥控浮球阀安装与维护以及安装示意图：
1、主阀安装于水池或高位水塔的进水管上，最佳的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到操作功能。
2、安装前要彻底清除管道内的杂物，彻底冲洗管道。安装时要注意主阀体外水流标示箭 头，遵循方向安装。
3、主阀前要装一只闸阀和一个过滤器，主阀后也要装一只闸阀，以便维修。
4、试水时要先开启主阀盖上的球阀，然后慢慢开启主阀前的闸阀，此时主阀应正常向水箱内供水，关闭球阀，主阀也随之关闭。如果不能关闭，说明主阀盘下有脏物，清除脏物后再试。主阀供水时，浮球导阀也同时流水，如果用手托起浮球，浮球导阀关闭，则主阀也随 之关闭，证明浮球导阀良好。
5、浮球阀装于主阀上，为出厂时包装方便，实际安装如图所示。
6、主阀导管进口处的微型过滤器要 2-3 个月清洗一次。
